ऑटोमोटिव ट्रिम पार्ट्स उत्पादन के लिए सटीक पूर्व-संरेखण फिक्स्चर

ऑटोमोटिव इंटीरियर और एक्सटीरियर ट्रिम रैपिंग और एजिंगअलाइनमेंट फिक्स्चर

उत्पाद परिचय

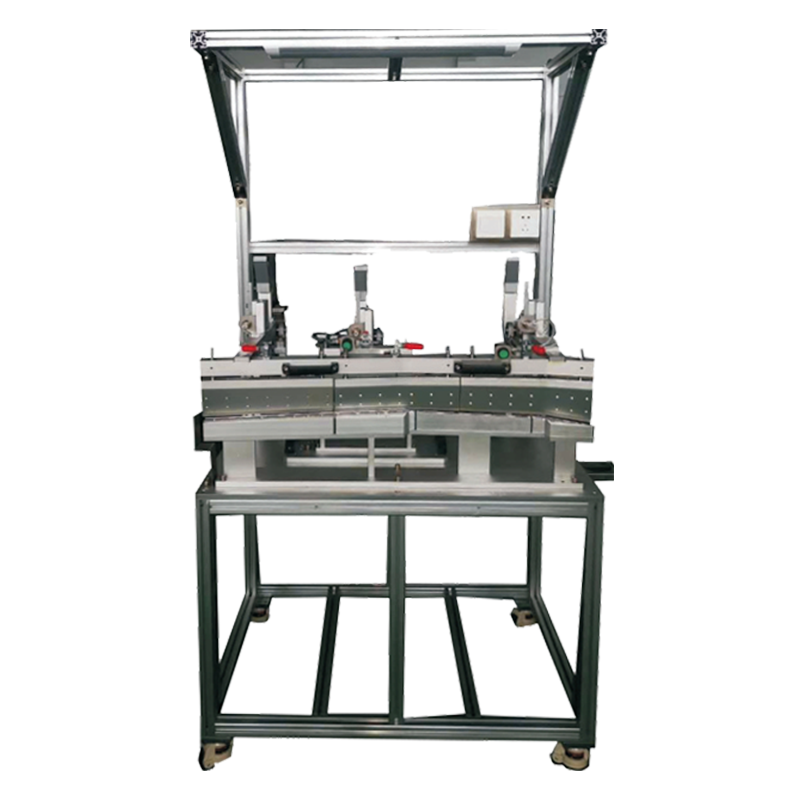

ऑटोमोटिव इंटीरियर और एक्सटीरियर ट्रिम रैपिंग और एजिंग अलाइनमेंट फिक्स्चर एक मैन्युअल रूप से संचालित अलाइनमेंट टूल है जो विशेष रूप से ऑटोमोटिव इंटीरियर और एक्सटीरियर ट्रिम टुकड़ों की रैपिंग प्रक्रिया के लिए डिज़ाइन किया गया है। यह डिज़ाइन आवश्यकताओं के साथ सीमों के सटीक संरेखण को सुनिश्चित करता है, जिससे उत्पाद की गुणवत्ता और उत्पादन दक्षता में वृद्धि होती है।

विशेषताएँ

a. सटीक संरेखण: मैन्युअल रूप से संचालित, सटीक सीम संरेखण सुनिश्चित करने के लिए पोजिशनिंग मोल्ड और अलाइनमेंट प्लेट का उपयोग करना।

b. सुरक्षा और विश्वसनीयता: ऑपरेशन के दौरान आकस्मिक गति को रोकने के लिए अलाइनमेंट प्लेट को सुरक्षित करने के लिए मैनुअल लॉकिंग डिवाइस से लैस।

c. ऑपरेशन में आसानी:अलाइनमेंट प्लेट को मैन्युअल रूप से ऊपर और नीचे किया जा सकता है, और लॉकिंग तंत्र त्वरित अनलॉकिंग और लॉकिंग की अनुमति देता है, जिससे ऑपरेशन सरल और सीखने में आसान हो जाता है।

d. बहुमुखी प्रतिभा:विभिन्न उत्पादों को समायोजित करने के लिए समायोज्य अलाइनमेंट प्लेट स्थितियों के साथ, ऑटोमोटिव इंटीरियर और एक्सटीरियर ट्रिम रैपिंग अलाइनमेंट आवश्यकताओं की एक विस्तृत श्रृंखला के लिए उपयुक्त।

उपयोगकर्ता मार्गदर्शिका

a. उपकरण तैयारी: स्थिरता सुनिश्चित करने के लिए अलाइनमेंट फिक्स्चर को एक सपाट सतह या वर्कबेंच पर रखें।

b. उत्पाद प्लेसमेंट: पोजिशनिंग मोल्ड को एक सुविधाजनक ऑपरेटिंग कोण पर मैन्युअल रूप से पलटें और संरेखित किए जाने वाले उत्पाद को मोल्ड पर रखें।

c.  अलाइनमेंट ऑपरेशन:मैन्युअल रूप से लॉकिंग डिवाइस को अनलॉक करें, अलाइनमेंट प्लेट को सीम स्थिति तक नीचे करें, और सीम को प्लेट के साथ संरेखित करने के लिए उत्पाद की स्थिति को मैन्युअल रूप से समायोजित करें।

d. जगह में लॉकिंग:संरेखण के बाद, बाद के संचालन के दौरान गति को रोकने के लिए लॉकिंग डिवाइस को मैन्युअल रूप से लॉक करें।

e. उत्पाद हटाना: एक बार संरेखण पूरा हो जाने पर, डिवाइस को अनलॉक करें, अलाइनमेंट प्लेट को ऊपर उठाएं, और संरेखित उत्पाद को हटाने के लिए पोजिशनिंग मोल्ड को पलटें।

अनुप्रयोग परिदृश्य

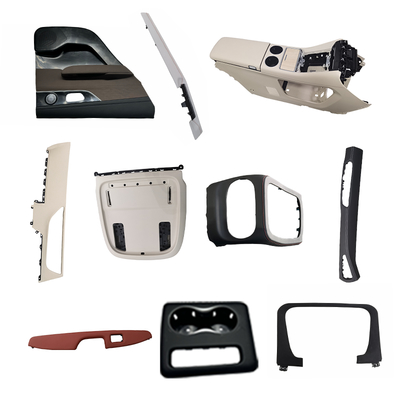

lऑटोमोटिव इंटीरियर उत्पादन: ऑटोमोटिव सीटों, डैशबोर्ड, डोर ट्रिम और अन्य आंतरिक घटकों के रैपिंग संरेखण के लिए उपयुक्त।

lऑटोमोटिव एक्सटीरियर उत्पादन: बॉडी ट्रिम स्ट्रिप्स जैसे बाहरी घटकों के रैपिंग संरेखण के लिए इस्तेमाल किया जा सकता है।
