उत्पाद का अवलोकन

गर्म रिविंग प्लास्टिक वेल्डिंग प्रक्रिया

हॉट रिवेटिंग एक वेल्डिंग विधि है जो थर्मोप्लास्टिक रिवेट पोस्टों को चयनित रूप से गर्म करती है, जो जुड़ने के लिए घटक के पूर्व निर्धारित छेद से गुजरती है।दबाव नाइट सिर बनाने के लिए लागू किया जाता हैयह थर्मोप्लास्टिक और युग्मन घटक के बीच एक सुरक्षित यांत्रिक बंधन बनाता है।

    मुख्य लाभ:

1. प्रसंस्करण के दौरान कोई कंपन नहीं, तेज गति और उच्च दक्षता

2. सरल संरचना और प्रक्रिया, उत्कृष्ट स्थिरता

3. मजबूत बंधन शक्ति, प्रभाव प्रतिरोध और अच्छा सीलिंग प्रदर्शन

4. उच्च लागत प्रदर्शन

5. कोई चिपकने वाला, सॉल्वैंट्स या मैकेनिकल फास्टनरों की आवश्यकता नहीं है

6. सार्वभौमिक उपकरण डिजाइन, त्वरित मोल्ड परिवर्तन, लचीले उत्पादन के लिए उपयुक्त

उत्पाद:

• बायीं और दाईं ओर रियर साइड ट्रिम पैनल (6 सीट, डी-स्तंभ निचली ट्रिम)

• बायीं और दाईं ओर इंटीरियर साइड ट्रिम इंटीरियर पैनल (5 सीट, बायीं डी-स्तंभ निचली ट्रिम)

• सामग्रीः पीसी+एबीएस

हुआज़ुओ की हॉट रिवेटिंग वेल्डिंग ऑटोमेशन सिस्टम को ऑटोमोटिव इंटीरियर और बाहरी प्लास्टिक भागों की उच्च शक्ति और उच्च स्थिरता असेंबली के लिए इंजीनियर किया गया है।

यह प्रणाली सर्वो-नियंत्रित हॉट नाइटिंग, सटीक थर्मल नियंत्रण और स्वचालित पोजिशनिंग को एकीकृत करती है,इसे विभिन्न वाहन प्लेटफार्मों पर ऑटोमोबाइल टर्मिग घटकों की एक विस्तृत श्रृंखला के लिए उपयुक्त बनाना.

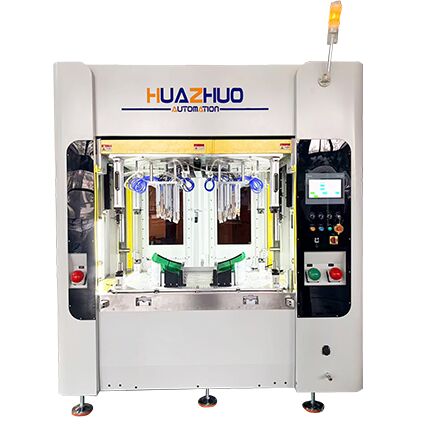

यह मशीन मोल्ड के दो सेटों से लैस है, प्रत्येक एक अलग उत्पाद के लिए डिज़ाइन किया गया है।
प्रत्येक मोल्ड में दो गुहाएं (बाएं और दाएं भाग) होती हैं, जिससे उत्पादकता में काफी सुधार होता है।
यह स्थिर, कुशल और दोषरहित गर्म रिवेटिंग प्रदर्शन प्रदान करता है।

विशेष रूप से टियर-1 और टियर-2 ऑटोमोटिव आपूर्तिकर्ताओं के लिए डिज़ाइन की गई यह प्रणाली उच्च दोहराव, बुद्धिमान उत्पादन और न्यूनतम ऑपरेटर निर्भरता सुनिश्चित करती है।

मुख्य लाभ

1. बहु-बिंदु समकालिक गर्म रिविंग

• रिविंग स्थिति सटीकता ±0.1 मिमी तक

• प्रति चक्र 12 ¢ 48 नाइट बिंदु (अनुकूलित 96 तक)

• संगत सामग्रीः पीपी, एबीएस, पीसी+एबीएस, टीपीओ आदि।

• सर्वो-नियंत्रित हीटिंग वक्र स्थिर और समान नाली गठन सुनिश्चित करता है

2. रियर साइड ट्रिम अनुप्रयोगों के लिए अनुकूलित

विशेष रूप से निम्नलिखित के लिए विकसितः
बायीं और दाईं ओर रियर साइड ट्रिम पैनल (6 सीटों के डी-पिलर निचले ट्रिम)
विशेषताओं में निम्नलिखित शामिल हैंः

• बड़े आकार के सममित घटक

• कई वेल्डिंग बिंदु और ऊंचाई स्तर

• अलग-अलग ऊंचाई के साथ नाइट पोस्ट का सिंक्रोनस निर्माण

• एकीकृत खरोंच-रोधी सुरक्षा और सटीक स्थान निर्धारण उपकरण

3तेजी से मोल्ड परिवर्तन और उच्च अनुकूलन

• मॉड्यूलर मशीन आधार, <15 मिनट में ढालना परिवर्तन

• एकल-स्टेशन या दो-स्टेशन उत्पादन मोड का समर्थन करता है

• पीछे की तरफ की सजावट संरचना के अनुसार पूरी तरह से अनुकूलित जुड़नार

4उद्योग 4.0 बुद्धिमान कनेक्टिविटी

• सीमेंस / मित्सुबिशी पीएलसी + 10 "एचएमआई

• OPC-UA संचार समर्थित

• आउटपुट डेटा में निम्नलिखित शामिल हैंः

  • चक्र समय विश्लेषण

  • नाइट ऊंचाई वक्र

  • ओईई निगरानी

  • पूर्वानुमानित रखरखाव चेतावनी

अनुप्रयोग परिदृश्य

ऑटोमोबाइल आंतरिक और बाहरी भागों की एक विस्तृत श्रृंखला के उत्पादन के लिए उपयुक्त, जिनमें शामिल हैंः
उपकरण पैनल, ट्रिमिंग पैनल, सजावटी घटक, सीट के भाग, गार्निश, ग्रिल्स, ब्रैकेट आदि

ऑटोमोटिव अनुप्रयोगों के अलावा, गर्म रिवेटिंग विभिन्न इलेक्ट्रॉनिक और विद्युत घटकों जैसे पीसीबी असेंबली, मीटर हाउसिंग और अधिक पर भी लागू होती है।

टियर-1 / टियर-2 आपूर्तिकर्ताओं के साथ संगत है जो ब्रांडों की सेवा करते हैं जैसेः
टोयोटा / फोर्ड / जीएम / हुंडई / गीली / एसएआईसी / चांगन
लीपमोटर/बीवाईडी/टेस्ला/एक्सपेंग आदि

तकनीकी विनिर्देश

हुआज़ूओ क्यों चुना?

• 20,000 m2 आंतरिक अनुसंधान एवं विकास और विनिर्माण सुविधा

• ऑटोमोटिव गैर मानक स्वचालन में 12 वर्ष से अधिक का अनुभव

• व्यापक OEM/Tier-1 परियोजना वितरण रिकॉर्ड

• सिद्ध उपकरण, औजार और प्रक्रिया समाधान

बिक्री के बाद सेवा

• 1 साल की गुणवत्ता गारंटी

• दूरस्थ तकनीकी सहायता (सॉफ्टवेयर + वीडियो)

• साइट पर स्थापना, कमीशन और ऑपरेटर प्रशिक्षण (वैकल्पिक)

• महत्वपूर्ण स्पेयर पार्ट्स का त्वरित प्रतिस्थापन
